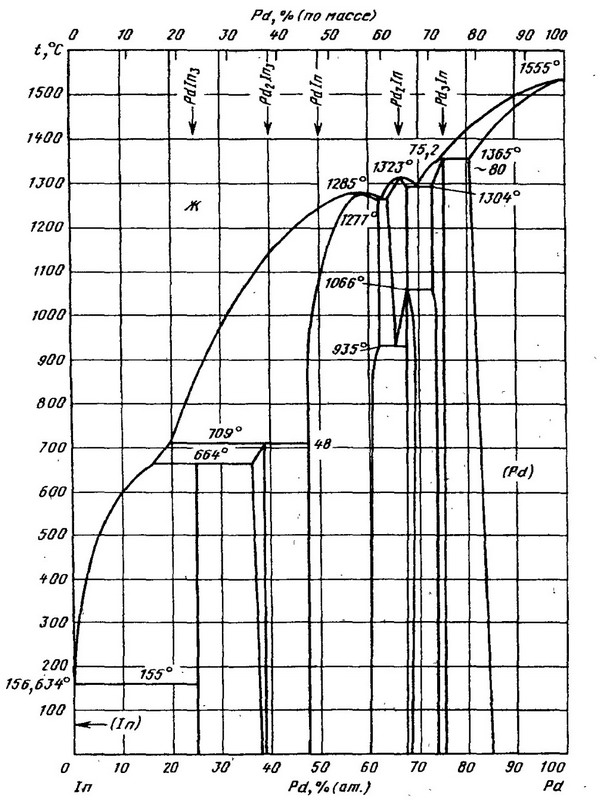

Диаграмма состояния системы индий-палладий (In-Pd)



В системе установлено существование ограниченного твердого раствора на основе Pd (21,2 % (ат.) In) и образование пяти соединений: Pd3In, Pd2In, Pdln, Pd2In3 и Pdln3. Соединение Pdln имеет широкую область гомогенности и стабильно в широком интервале температур. Уникальной особенностью этого соединения, обладающего кристаллической структурой β-латуни, является его специфическая окраска, связанная с изменением порога поглощения при легировании Pdln.

Соединения Pd2In и PdIn плавятся конгруэнтно при 1323 и 1285 °С. При этом максимум на кривой ликвидуса при 1285 °С отвечает содержанию 54 % (ат.) In. Температура плавления соединения PdIn при стехиометрическом составе составляет 1265 °С. Соединение Pd2In существует в двух модификациях: высокотемпературной pPd2In и низкотемпературной αPd2In. 5Pd2In образуется конгруэнтно при 1323 °С и при 935 °С распадается на Pdln и αPd2In по эвтектоидной реакции; αPd2In образуется из 3Pd2In и Pd3In при 1066 °С по перитектоидной реакции. соединения Pd3In, Pd2In3 и Pdln3 образуются по перитектическим реакциям при температурах 1365, 709 и 664 °С соответственно. При

температуре 155 °С кристаллизуется вырожденная эвтектика (In) + + Pdln3.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
