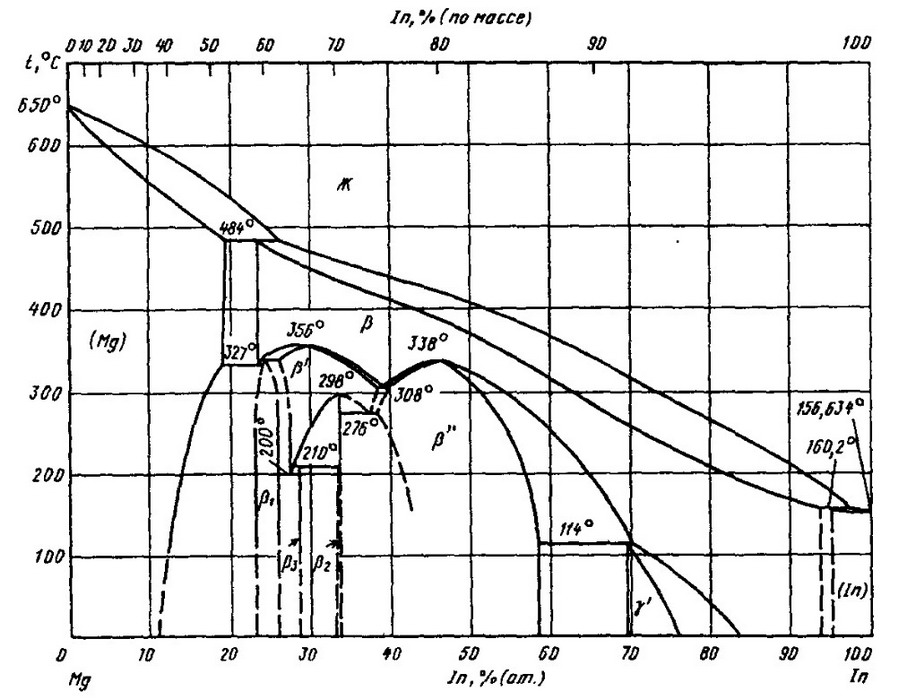

Диаграмма состояния системы индий-магний (In-Mg)

При кристаллизации в системе имеет место образование фаз β и (In) по перитектическим реакциям:

Ж + (Mg) ↔ β при температуре 484 °С и концентрации -25 %

(ат.) In в жидкости;

Ж + β ↔ (In)   при температуре 160,2 °С и концентрации -97 %

(ат.) In в жидкости.

При охлаждении фаза β претерпевает упорядочение с образованием фаз β' и β". Фаза β' образуется при температуре 356 °С (355 °С ) и концентрации 29 % (ат.) In, а фаза β" при температуре 338 °С и концентрации 46 % (ат.) In (47 % (ат.) In ).

Состав фазы β соответствует формуле Mg₃In; фазы β ₃ — Mg₅In₂;  β ₂ — Mg₂In, что согласуется с данными работы. Имеются также сведения об образовании в системе фазы Mg₂In₅, которая ранее обозначалась как фаза Mgln₂ (или Mgln₃). Образование фазы Mg₂In₅ противоречит результатам более поздней работы .

Максимальная растворимость Mg в твердом (In) составляет -2 % (ат.). Растворимость In в твердом (Mg) при температуре 484 °С равна 19,4 % (ат.), при температуре 327 °С — 18,7 % (ат.), при температуре 200 °С — 13,9 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
