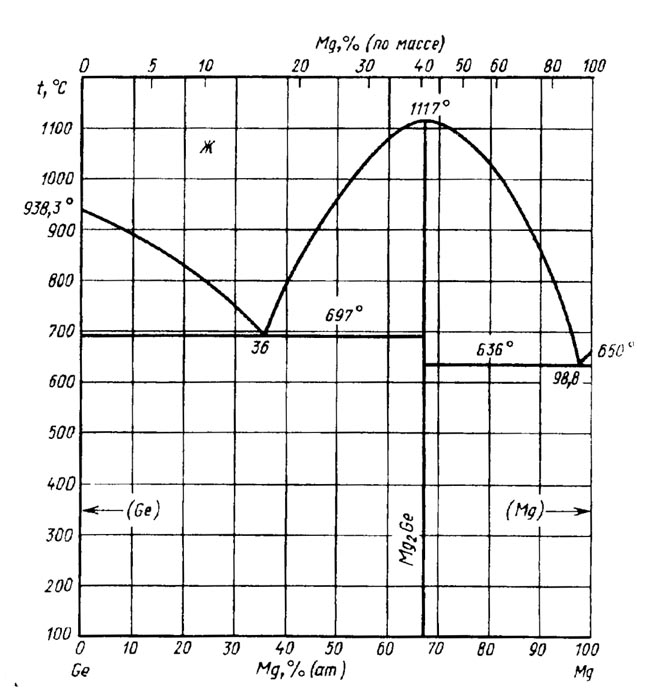

Диаграмма состояния системы германий- магний (Ge-Mg)

В системе образуется одно промежуточное соединениеMg2Ge, плавящееся конгруэнтно при 1117 °С и образующее эвтектики с исходными элементами. Эвтектика (Ge) + Mg2Ge имеет место при температуре 697 °С и содержании 35,7 % (ат.) Mg, другая Эвтектика (Mg) + Mg2Ge образуется при температуре 636 °С и содержании 1,15 % (ат.) Ge .

Взаимная растворимость компонентов незначительна. Поданным рентгеновского исследования, растворимостьGe в (Mg) при температуре 602 °С составляет 0,003 % (ат.) .

Соединение Mg2Ge имеет кубическую структуру типа CaF2 с параметром решетки по данным различных работ, колеблющимся от 0,6370 до 0,6393 нм .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
