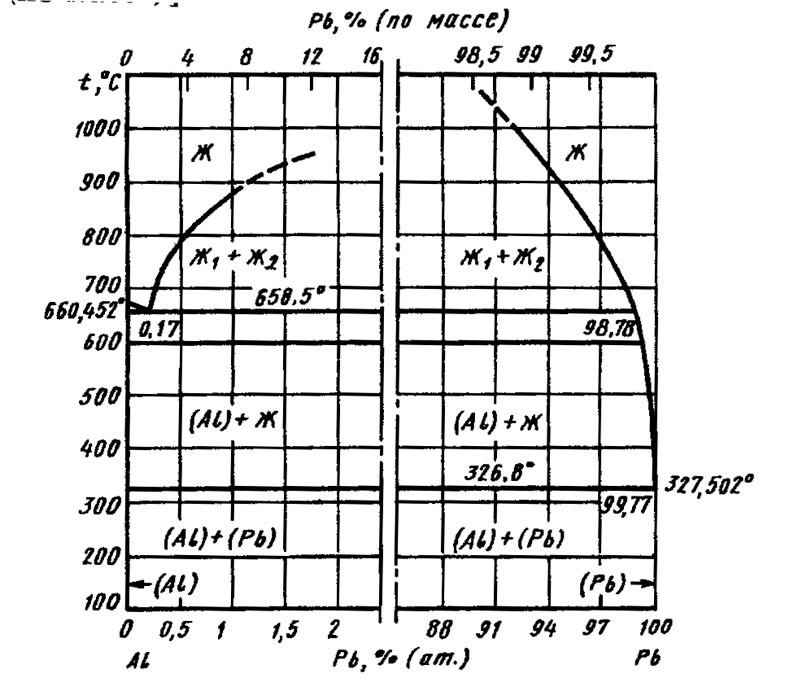

Диаграмма состояния системы алюминий – свинец (Al-Pb)

Система AlPb характеризуется широкой областью несмешиваемости в жидком состоянии и отсутствием соединений между Al и Pb. В системе имеют место монотектическое и эвтектическое превращения. Температура монотектического превращения близка к температуре плавления Аl (она ниже ее всего лишь на 1,5 °С). Температура эвтектического превращения близка к температуре плавленияPb(ниже на 0,5 °С). Большая часть исследований посвящена определению положения кривой несмешиваемости двух жидкостей Ж1 и Ж2 при различных температурах. Экстраполяция этой кривой на монотектическую горизонталь позволила определить положение монотектической точки: 0,18 % (ат.) Pb. В этой точке жидкость Ж распадается на жидкость Ж2 и твердый растворPbв (Al). Состав равновесной жидкости Ж2 — 98,78 % (ат.) Pb[1,16 % (по массе)].

Растворимость Pbв (Al) при монотектической температуре не превышает 0,025 % (ат.). Аl практически нерастворим в твердом (Рb).

l

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
