Усадочная канавка

Определение дефекта:  ПОДРЕЗ со стороны корня одностороннего сварного шва, вызванный усадкой вдоль границы сплавления

Описание дефекта:  ПОДРЕЗ со стороны корня одностороннего сварного шва, вызванный усадкой вдоль границы сплавления

Критичность дефекта: НЕДОПУСТИМ,  так как является концентратором напряжения

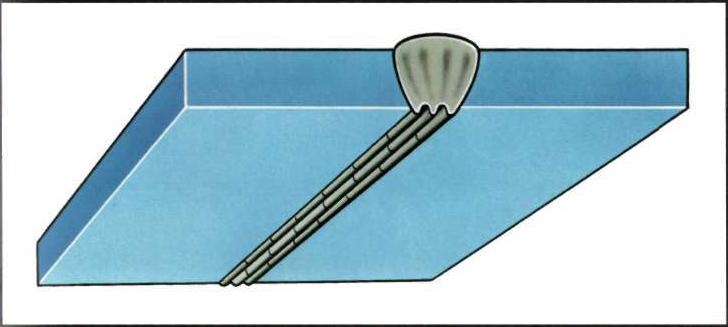

Внешние признаки: двустороннее углубление в металле корневого шва по линии сплавления основного металла со швом.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ

Жидкий металл под действием дуги вытесняется в центральную область нижней части сварочной ванны. Он мгновенно кристаллизуется, не успев заполнить впадину до линии сплавления.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ



Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
