Радиальная трещина

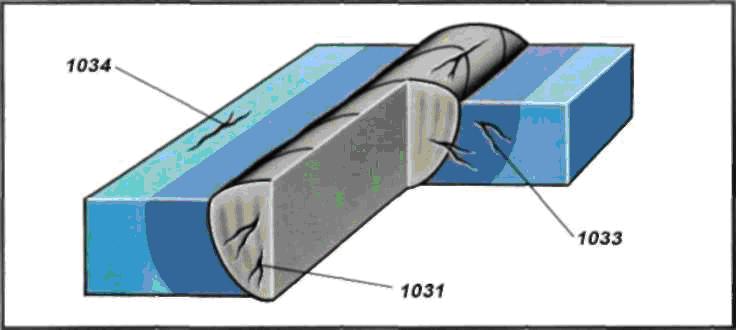

Определение дефекта: трещина, радиально расходящиеся из одной точки Могут распола­гаться в металле сварного шва (1031), в зоне термического влияния (1033), в основном металле (1034).



Описание дефекта: трещина, радиально расходящиеся из одной точки Могут располагаться в металле сварного шва (1031), в зоне термического влияния (1033), в основном металле (1034). Трещины этого типа, расходящиеся в разные стороны, известны как «звездоподобные»

Критичность дефекта: недопустимы, так как при действии рабочих нагрузок являются очагом развития разрушения конструкции



Внешние признаки: радиальные горячие трещины (1031) имеют на изломе желтовато-оранжевый оттенок; холодные трещины (1033) - чистый, блестящий вид кристаллов; трещины в основном металле (1034) - цвет металла. Дефект хорошо виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ



Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
