Неправильный профиль сварного шва

Определение дефекта:  УГОЛ между поверхностью основного металла и плоскостью, каса­тельной к поверхности сварного шва, меньше установленного значения

Описание дефекта:  УГОЛ между поверхностью основного металла и плоскостью, касательной к поверхности сварного шва, меньше установленного значения

Критичность дефекта: ДОПУСТИМ на неответственных конструкциях

НЕДОПУСТИМ на конструкциях, работающих при сложных нагружениях, т.к. место перехода от наплавленного металла к основному является концентратором напряжения

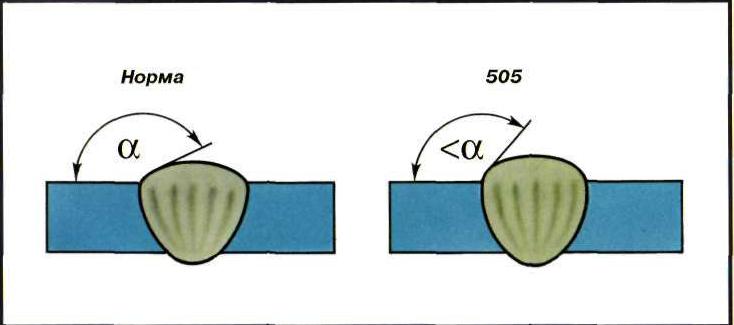

Внешние признаки:  угол сопряжения a между основным металлом и металлом шва - менее 160°. Его определяют при измерительном контроле.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ

При формировании шва под действием давления дуги жидкий металл центральной части сварочной ванны вспучивается и после кристаллизации образует выпуклость.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ

Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
