Местное превышение проплава

Определение дефекта:  МЕСТНЫЙ ИЗБЫТОЧНЫЙ ПРОПЛАВ сверх установленного значения

Описание дефекта:  МЕСТНЫЙ ИЗБЫТОЧНЫЙ ПРОПЛАВ сверх установленного значения

Критичность дефекта: ДОПУСТИМО на неответственных конструкциях

НЕДОПУСТИМО на ответственных конструкциях, так как место перехода от наплавленного металла к основному является концентратором напряжения

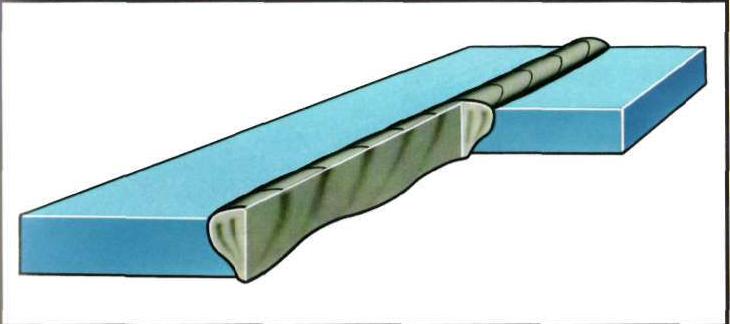

Внешние признаки: локальная, иногда повторяющаяся, чрезмерная выпуклость с обратной стороны шва при сварке в нижнем положении.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ

При локальных увеличениях зазора, уменьшении толщины стенки под действием собственного веса расплавленный металл сварочной ванны провисает, и шов формируется с избыточной выпуклостью в корневой части.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ

Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
