Отклонения размеров и формы по длине

Описание. Отклонение от заданных размеров по длине:

1.   Отклонение    от    прямой     (кривизна, серповидность).
2.   Волнистость — периодические    колебания   наружного диаметра   в   форме   более или менее выраженных волн по длине трубы.
3. Косой срез конца трубы.
Причины возникновения
Отклонение   от   прямой
При горячей деформации:
а)   несимметричная установка валков калибровочного стана;
б)   неправильное    регулирование   отводного рольганга, т. е. рольганг расположен выше оси прокатки (калибровочный стан);
в)   плохое состояние холодильника. При холодной деформации:
а)   отклонение оси фильеры от оси волочения;
б)    плохая   регулировка   правильной   машины;
в)   небрежное   связывание    в    пакеты и хранение,   неправильная     транспортировка (неосторожные загрузка и выгрузка);
г)   плохая   регулировка   трубосварочных агрегатов;
д)   волочение труб со слишком большой разнотолщинностыо.
Волнистость
При горячей деформации:
а) слишком холодные трубы при прокатке на обкатном стане;
б)   неправильное регулирование обкатных валков   (например,   их   смещение);
в)   изношенные оправка или валки раскатного стана;
г)   эксцентриситет рабочих валков обкатного стана.
При холодной деформации:
а)   слишком    сильный    износ    калибров стана ХПТ;
б)   большое смещение калибров в стане;
в)   неправильная форма   калибра   стана ХПТ;
г)      неправильная     установка      роликов (слишком сильный их прижим) или    выработанные ролики правильной машины.
Косой срез
При   горячей   и   холодной   деформации:
а)   плохое закрепление трубы в зажимном приспособлении при резке на пиле или на обрезном станке;
б)   применение     несоответствующих     по размеру или тупых пил;
в)   слишком большая подача пилы;
г)   неправильно выставленная труба при резке на пиле.
Предупреждение
Отклонение   от   прямой
При горячей деформации — правильная настройка валков калибровочного прокатного стана.
При холодной деформации:
а)   установка фильеры по оси волочения;
б)   применение фильеры    с    удлиненной цилиндрической частью;
в)    правильная     настройка      правильной машины;
г)   правильное   связывание   в    пакеты и правильное   хранение,   качественная   транспортировка, осторожная погрузка   и   разгрузка;
д)    корректировка     установки     роликов трубосварочных   агрегатов.
Волнистость
При горячей деформации:
а)   отсортировка слишком захоложенных труб перед обкатным станом;
б)   корректировка    установки    обкатных валков; оси валков должны располагаться в   параллельных   плоскостях;   валки   и   направляющие    линейки    устанавливаются в требуемые   положения    (по   таблице   прокатки) ;
в)   замена изношенных оправок и валков;
г)   уменьшение прижима валков;
д)   корректировка положения прижимных роликов   или   замена   прижимных   роликов правильной машины.
При холодной деформации:
а)   замена изношенных калибров в стане ХПТ;
б)   устранение смещения калибров в стане ХПТ;
в)   правильное выполнение формы калибра;
г)    точное   соблюдение   заданной   технологии волочения трубы.
Косой срез
При горячей и холодной резке:
а)   прочный прижим трубы в зажимном устройстве при резке на пиле или на отрезном станке;
б)   выбор    необходимого    прижима   при резке на   отрезном    станке, nbsp;  соответствующего внешнему диаметру трубы;
в)   своевременная     замена     изношенных пил;
г)    установка   правильного   перемещения пилы, синхронизация хода пилы и трубы.
Устранение
1. При отклонении от прямой — дополнительная правка трубы.
2.   Устранение   волнистости   возможно в случае горячекатаных стальных   труб   при последующей   холодной   деформации    (волочением,     пилигримовой     прокаткой);    в случае холоднокатаных и холоднотянутых стальных   труб — частично   путем   дальнейшей   холодной     деформации     на     другой размер.
3. При косом срезе — вырезка дефектных частей трубы.
Примечание
1. Использование труб с описанными дефектами   у   потребителя   может   быть связано с затруднениями   (например, при работе поточных линий).
При обработке на станках- автоматах труб из подшипниковой стали с недостаточной округлостью могут оставаться необработанные участки (величина которых зависит от степени отклонения от круга).
2.   Ценность     (качество)     горячекатаных труб снижается.
В случае, если волнистость холоднокатаных или холоднотянутых труб превышает заданные допуском размеры и не устраняется дальнейшей холодной деформацией, ценность качества труб снижается.
3.   трубы должны быть подвергнуты дополнительной резке.

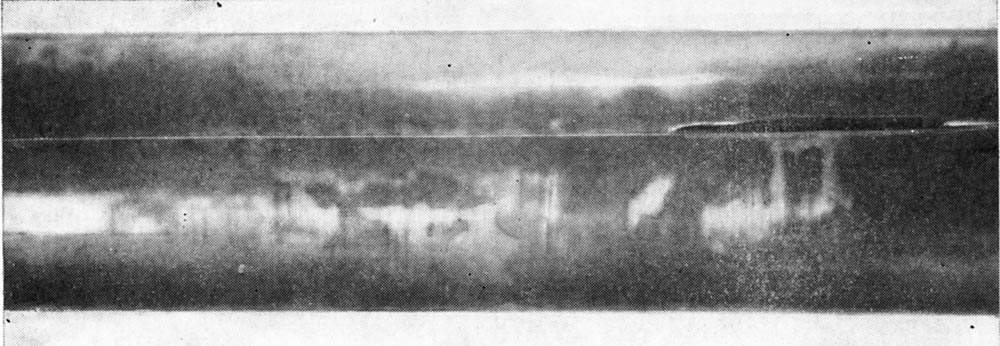

Значительная волнистость холоднокатаной трубы

Источник: Атлас дефектов стали. Пер. с нем. М. "Металлургия", 1979.
